远程监测及电能质量提升软件
远程监测及电能质量提升软件
Entes 远程监测解决方案通过通信模块传输系统上测量的电气参数，然后集中监测和分析这些值。利用通信模块可以通过以太网和GPRS连接访问和控制数以千计的设备。使用“Entbus Pro”和“Entbus Plus”软件，可以收集来自不同位置的远程测量结果，需要比较的重要数据（如功耗、需求、无功比率）可通过图形展示进行分析。
有了本系统，监测电网设备的功率因数校正、比较不同地点的功耗以及监测生产线上机器的电能消耗等应用变得更加简单，可得以避免故障导致的成本。利用这些系统，可以从Entbus软件上的单个监测中心读取仪表测量结果，难以到达的远程位置（如通信塔、太阳能农场和列车）的DC参数可通过远程监测硬件与软件传输到监控中心。 |
| |
远程监测软件
●Entbus Pro
●Entbus@ Plus
GPRS调制解调器RTU
●GEM-10/ 10SH
●GEM-15
以太网与USB转换器
●EMG系列
●RS-USB2
●RPT-1
脉冲计数器
●EPC-12Entbus Pro主要特性
●在线监测
●实时数据收集
●报警管理
●远程配置测量设备
●报告、图形显示和导出收集的数据
●通过互联网/内联网访问
●多语言支持
●加入不同型号品牌的支持Modbus的设备
●定义虚拟设备或虚拟参数
●详细报告筛选功能
●通过短信和/或电子邮件报警通知 |
概述
新一代Entbus Pro网络电能监测软件是您电能管理的最重要解决方案合作伙伴。具有网络结构的Entbus 电能管理软件具有降低能耗、减少设施开支和帮助您达到减少支出目标等优势。
Entbus Pro电能管理软件允许您通过互联网在世界任意角落监控设施的能耗。有了Entbus 网络电能监测软件，您可以借助测量设备的通信功能和连接点通过以太网/GPRS长期记录和存档设施概况，如燃气、水尤其是电。
由于Entbus采用网络接口，您可以从世界任意角落管理设施的电能，例如舒适的家中或者小小的办公室。
借助层次分明的电能信息，您可以对地区的电能管理做出最优化能耗。
系统结构系统工作
来自可通信测量设备的数据通过以太网转换器或GPRS调制解调器传输到服务器。在线用户可从任何地点连接访问服务器的数据。
●监测屏幕:
可以即时监测设备的电气参数，设备树显示设备层次结构。
●选项屏幕
提供用户信息访问和定义的报警参数。
●报告屏幕
由从即时读取的设备数据计算的报告组成。报告类型有27 种。报告可显示为图形和/或表。图形可导出为PNG和BMP格式，表格可保存为XLS、CSV和XHL格式。
●设备命令
可以远程配置设备设置参数。此外，还可以显示具有数据记录功能的设备日志。
●配置
这些是Entbus的基本配置屏幕。地区、连接点、设备、用户、报警灯定义在这些菜单中执行。.
●报警
设备任何参数或功率因数比率达到预定义值时，系统通过短信和/或电子邮件通知相应用户。
●虚拟设备
对于无法测量的点，可以通过定义虚拟设备和虚拟参数来测量所需值。
可以在监测屏幕上观察所有基本数学运算，如同测量真实设备一样。因此，可以轻松检测损失和以前未测量的消耗。 |
| |
|
系统架构
ENTBUSO Pro软件的使用方式有2种。
应用模型1:将软件安装到您自己的服务器
在此应用中，用户购买软件许可证，将软件安装到自己的服务器以从内部网或网络收集所需数据，更改自己设备的设置，分析数据，并可以从中创建报告。
因此，分布在广泛区域的电能测量设备的控制更加简单。利用此软件的网络访问功能，用户可以随时随地控制他们的系统。
应用模型2:使用www.entbus.com 上的软件
在这个更简单的网络应用模型中，软件安装在Entes服务 器。用户对Entes服务器定义自己的设备，在Entes服务器上存储他们的数据，更改设备设置，这一切无需处理任何软件安装或服务器购买。这样，用户可以通过网络连接到Entes服务器，用自己的密码访问他们的数据，分析数据并创建报告。
概述
Entbus@ Plus V3.0软件按用户定义的间隔读取和记录来自现场ENTES品牌Modbus通信设备的数据。内置报告功能使用这些数据。 |
结构特性
●程序包括3个模块。服务器模块收集来自现场设备的数据，并在所需时段记录到数据库。MS SQL用作数据库。
●监测模块监测现场设备测量的参数。可以创建包含设备前面板视图的监测面板，通过创建单线条图创建个性化监测屏幕。
●在网络模块中使用网页浏览器可以访问监测结构。它利用用户友好、可轻松配置、有层次的结构简化所需分析的获取工作。
功能特性
●程序仅识别Entes 品牌设备。
●可以定义两个用户级别。管理员级别允许用户访问程序的所有方面。操作员级别限制用户访问程序的远程设备配置、示意图设计和程序设置部分。
●在显示所有设备参数的示意图屏幕或表格上，可以监测现场设备的数据。
●用户授权后，可以更改现场设备的可配置参数。
●可以设计模拟图。
●可以创建按小时、天或月的电能报告。
●可以创建按小时、天或月的最大值报告。
●可以按保存间隔获得定期值报告。此保存间隔最小为1分钟。
●可以创建总电能报告、无功功率补偿和地区电能报告。 |
 |

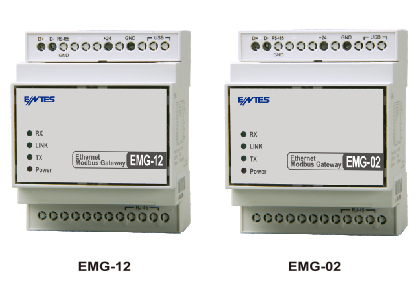

通信转换器 EMG/ RS-USB系列
EMG-02 1 EMG-12
RS-485 1以太网调制解调器
以太网/ RS-485 Modbus网关，用于通过互联网(WAN) 和内部网(LAN)实现 PC与MPR/ EPR及EPM系列通信。 |
|
类别 |
说明 |
|
网络协议 |
TCP/IP ARP, ICMP, HTTP Modbus TCP |
|
串行端口 |
Rs485和USB配置 |
|
工作模式 |
ModbusTCP/RTU和Tunelling |
|
网络接口 |
10/100 Mbps自协调 |
|
波特率 |
1200-115200 bps |
|
电源 |
9-24V AC- 9-30V DC或 (~100 mA), USB端口 |
|
隔离与保护 |
Rs485端口: 500V
以太网端口: 1500V
15KV ESD保护USB端口
10/1000 us(600W)瞬时脉冲
保护RS-485端口 |
|
外壳类型 |
DIN4 (轨道安装) |
USB转换器(RS-USB2)
RS-485/USB转换器，用于PC与MPR/EPR及EPM-0x系列通信。
RPT-1
RS-485至RS-485转发器
●可变波特率
300,...9600,...115k
●可变数据格式 |
技术规格
●USB1.1和USB2.0支持
●300- 115.200 bps波特率
●RS485上自动方向流动控制
●最小3000VDC隔离保护
●启动LED
●从USB端口获得电力，无需外部电源。
●自动波特率检测
●ESD (静电放电)保护 |
|
产品选择表 |
|
最多可连接的设备数量 |
1在线连接 |
4在线连接 |
件/箱 |
电源 |
|
产品代码 |
|
RS-USB2 |
RS 485/USB转换器 |
32 |
|
|
1 |
|
|
EMG-02 |
以太网-Modbus网关 |
2 |
|
● |
1 |
· |
|
EMG-12 |
以太网-Modbus网关 |
32 |
|
● |
1 |
· |
|
RPT-1 |
RS 485至RS-485转发器 |
32 |
|
|
1 |
· |
 |
GPRS调制解调器
GEM-1O/ 10SH
概述
GEM-10 GPRS/Modbus网关允许连接到通过Modbus 协议在GPRS或以太网网络上通信的设备。有了GEM-10,可以使用GPRS或以太网与Modbus TCP通信，或者可以将这些连接选择作为彼此的替代选择。
GEM-10SH可以使用其串行端口读取支持IEC 62056-61对象识别系统(OBIS) 协议的仪表。
针对远程仪表读取系统设计。GEM-10SH 的开发建立了可通过Entbus 电能监测软件从- -个中心读取和比较仪表的系统。 |
|
类别 |
说明 |
|
网络协议 |
TCP/IP ARP, ICMP, HTTP Modbus TCP |
|
串行端口 |
Rs485和USB用于通信
USB端口用于配置 |
|
工作模式 |
ModbusTCP/RTU和ModbusTune |
|
网络接口 |
10/100 Mbps自协调 |
|
波特率 |
1200-115200 bps |
|
电源 |
12-20V DC |
|
隔离与保护 |
Rs485端口: 500V
以太网端口: 1500V
15KV ESD保护USB端口
10/1000 us(600W)瞬时脉冲
保护RS-485端口 |
规格
|
|
GEM-10 |
GEM-10SH |
|
外壳 |
|
尺寸 |
90x7 1x80 mm |
|
保护等级 |
Ip40前面板，IP54可选 |
|
重量 |
0.4kg/设备; 12件/包装 |
|
通信 |
|
通信协议 |
MODBUS TCP/RTU通过TCP |
|
以太网 |
IEEE 802-3, 802-2 |
|
隔离电压 |
1.5kV |
|
GPRS |
|
|
四波段下行 |
850/900/1 800/1900 MHz |
|
链路速度 |
最大85.6 kbps |
|
上行链路速度 |
最大21.4 kbps |
|
在线连接 |
1 |
|
可造接的最大设备数量 |
32 |
|
端口 |
Modbus (RS-485), USB (迷你型)，以太网(RJ45) |
|
配置接口 |
MiniUSB端口，以太网(网络接口配置) |
|
标准 |
|
电力计量 |
|
IEC 62056-61 OBIS协议 |
|
电源 |
|
工作电压 |
190-260V AC |
|
输入电压 |
12-20V DC |
|
功耗 |
<5 W |
|
工作频率 |
50/60Hz |
|
环境条件 |
|
环境温度 |
-20/ +60℃ |
|
存放温度 |
-30/ +70℃ |
|
湿度 |
10%-85% |
|
隔离与保护 |
USB端口15kV ESD以太网500V
Modbus/RS485 500V隔离和短路
GPRS移动基站B类
瞬时脉冲10/1000us (600W) |
|
连接 |
|
安装 |
DIN轨道安装 |
|
连接端子 |
带螺钉 |
 |
调制解调器 RTU
GEM-15
概述
GEM-15调制解调器RTU是具有高级I/O 功能的调制解调器,它可以将GPRS或以太网设施作为彼此的替代选择。GEM-15可以通过模拟或数字输出检测要远程监测的值(如温度、湿度、压力、电气参数等)，并通过模拟、数字和中继器输出执行控制操作。
凭借支持串行通信的Modbus RTU协议，它可以与使用此设施的所有其他设备通信，从其寄存器读取信息，指定设备上的报警，建立依赖于这些设备的控制机制。
可以利用自带软件远程配置GEM-15,监测所连接设备的模拟和数字输入，获取报告以创建分析。插入SIM卡后可通过短信在手机上为用户提供所发生报警的实时监测。 |
|
|
GEM-15 |
|
概述 |
|
|
电源 |
9-36V DC,保护 |
|
功率 |
< 5W |
|
CPU时钟频率 |
80 MHZ |
|
RTC（实时时钟） |
可用 |
|
输入滤波器 |
对模拟输入应用中值和平均值滤波器。数字输入包含模拟低通滤波器。有一-个软件反抖动控制滤波器。 |
|
数字I/O频率 |
数字输出: OFF到ON响应32 us,ON到OFF响应150us
数字输入:OFF到ON响应<2ms,ON到OFF响应<12ms |
|
ADC采样时间 |
对每个通道以640 SPS (每秒样本数)下收集样本。
滤波操作后速度: 4 SPS |
|
程序加载 |
通过USB更新固件和应用程序 |
|
通信 |
|
|
GSM |
GPRS, MODBUS TCP支持 |
|
串行端口（RS485） |
15 kV ESD保护，电绝缘，MODBUS RTU |
|
环境条件 |
|
|
工作温度 |
-20/ +50℃ |
|
存放温度 |
-40/ +85℃ |
|
湿度 |
95% |
|
工作高度 |
<2000m |
|
集成输入输出 |
|
|
数字输入 |
4 (Sink) |
|
电压范围 |
0-50VDC |
|
ON电平 |
5VDC-50VDC |
|
输入电流 |
0-3VDC |
|
最大输入电流 |
类型0.70 mA 24 VDC |
|
最大输入电流 |
1.50 mA 50 VDC |
|
输入阻抗 |
>3.3 MΩ |
|
输入GND公共引线 |
1 (4点/公共)绝缘 |
|
Maks. 牵引电流（24VDC） |
最大5.6mA (所有输入On) |
|
Maks. 牵引电流（50VDC） |
最大12.04mA (所有输入On) |
|
OFF到ON响应 |
< 2ms |
|
ON到OFF响应 |
< 12ms |
|
绝缘 |
1kV |
|
数字输出 |
|
|
模块输出 |
4 (Sink)输出带晶体管 |
|
电压范围 |
3,3-50VDC |
|
最大输出电流 |
125 mA/点，500 mA/公共 |
|
最小输出电流 |
0.42 mA/点，1.68 mA/公共(3.3 V) |
|
最大漏电流 |
0.01 mA I |
|
电压降 |
2.3 VDC @0.76 mA |
|
OFF到IN响应 |
32 μs |
|
ON到OFF响应 |
150 μs |
|
输入GND公共引线 |
1 (4点/公共)隔离 |
|
外部电压输入 |
5- 50 VDC最大48 mA (所有输出On) |
|
最大牵引电流 |
最大0.5A (所有输出On) |
|
模拟输入 |
|
|
柜块电流输入 |
2 |
|
模块电压输入 |
2 |
|
电流输入精度 |
1%精度，12位分辨率 |
|
电流输入 |
1%精度，12位分辨率 |
|
电压输入 |
0(4)-20mA |
|
|
120 Ω |
|
电压输入 |
0(2)-10V |
|
|
40 kΩ |
|
中继器输出 |
1 (4点/公共) |
|
模块输出 |
|
|
模块输出 |
4中继器 |
|
最大接触电流 |
Com-No (通常打开)3A@250VAC |
|
日志 |
|
|
日志记录时间分辨率 |
1s |
|
日志记录容量 |
存储19600个参数以及时间戳和参数信息 |
|
报警日志记录 |
存储参数以及开始和结束时间的时间戳 |
 |
脉冲集中器
EPC-12
常规
●从电力、水、燃气仪表收集脉冲
●12个不同仪表输入
●为每个仪表定义8个不同费率，如工作日、周六、周日和节假日
●DST (夏令时)功能
●RS-485通信
配置软件
利用配置软件可以更改所有设备参数,在计算机屏幕上监测所有消耗值(电力、水或燃气)。
●可以更改所有设备参数
●实时值页面
●按照费率计算的总消耗值
●访问日志记录 |
规格
|
|
EPC-12 |
|
外壳 |
|
|
尺寸 |
DIN 4 (PK27) |
|
保护等级 |
IP40 |
|
重量 |
456.4g |
|
显示屏 |
背光2x12 LCD |
|
PALS |
|
|
最小脉冲宽度 |
10ms |
|
最小脉冲间隔 |
30ms |
|
最小脉冲周期 |
60ms |
|
最小脉冲频率 |
16Hz |
|
最小脉冲阻抗 |
800 ohm |
|
脉冲电压 |
10 V |
|
触发缘 |
上升和脉冲宽度控制 |
|
总计数器容量 |
34359738368 |
|
电源 |
|
|
工作电压 |
190-260V AC |
|
功耗 |
<5VA |
|
工作频率 |
45-65 Hz |
|
标准 |
|
|
安全标准 |
EN 61010-1 |
|
终端保护等级 |
IP 00 |
|
环境条件 |
|
|
环境温度 |
-25/ +55℃ |
|
存放温度 |
25/ +70℃ |
|
湿度 |
95% |
|
连接 |
|
|
安装 |
轨道安装 |
|
连接类型 |
端子轨道 |
|
电压连接线厚度 |
2.5mm2 |
|
脉冲加接线厚度 |
1.5mm2 |
|
RS-485连接线厚度 |
5类电缆 |
|
通信接口协议 |
MODBUS RTU (RS-485) |
|
奇偶性 |
无，奇，偶 |
|
地址 |
1-247 |
|
传输速度 |
2400-38400 bps |
|
最大通信距离 |
1200m | |
|
|
|
| |
|
|
|
