低压电容器
ENT.C 系列电容器
基本特性
●重负荷条件下顺利工作
●利用过电压断路器系统安全工作●自愈功能
●外壳坚固，尺寸小 ●110,000 小时使用寿命(C100 为130,000 小时) |
| |
概述
低压电力电容器补偿电感负载。由于负载变化，自动无功功率补偿系统中的电容器有时候--天投入近100次，因此质量和耐用性对性能具有决定性影响。补偿系统中的电容器在投入操作中可能接触超过额定值的电流。ENTES ENT.C 系列电容器设计为可承受补偿过程中缩短其使用寿命的重负荷和不利条件。高水平标准的工艺和长期测试带来了耐用性的保证。
ENTESENT.C系列电容器采用最新的安全技术。借助过电压断路器系统，可防止在其使用寿命到期或发生热应力时电容器爆炸。
ENT.C系列电容器采用金属化聚丙烯膜，具有自愈特性。
凭借改良的坚固外壳、紧凑的尺寸、优异的热传导性能、轻松的平行连接和过电压断路器系统，ENT.C 系列电容器为新的或即将更新的无功功率补偿系统的理想解决方案。
电容器是补偿系统最重要的元件之一，它们的可靠性由时间和各种条件决定。电容器的电容值随时间减少，这导致无功功率补偿不足或故障。ENT.C系列电容器使用寿命高达130,000小时，保证了其在长时间和各种测试条件下的可靠性。
投入补偿电容器时会发生涌流效应。这些效应是投入时高瞬时电流造成的。电容器的投入电流导致其自身以及与电路连接的其他电容器使用寿命严重缩短。解决这类不利效应的正确方式是使用具有电容器专用负荷接触器。

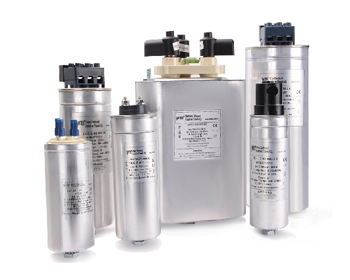

ENT.CF系列 (单相)
|
型号 |
CF |
CM |
C10 |
CXD |
C100(圆柱形) |
C100 (三角形50kVAr) |
|
工作频率 |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
50/60Hz |
|
电容容差 |
-%5+%10 |
-%5+%10 |
-%5+%10 |
-%5+%10 |
-%5 |
-%5 |
|
电介质损失 |
≤0.3 WkVAr |
≤0.2 WkVAr |
≤0.3 WkVAr |
≤0.2 WkVAr |
≤0.4WkVAr |
≤0.4 WkVAr |
|
幅度 |
|
≤2000 m |
≤2000 m |
≤2000 m |
≤2000 m |
≤2000 m |
|
测试电压(端子间) |
2.15x Un, AC2秒 |
2.15x Un, AC2秒 |
2.15x Un, AC2秒 |
2.15x Un, AC2秒 |
2.15x Un, AC2秒 |
2.15x Un, AC2秒 |
|
测试电压(端子外壳) |
3kV, AC 10秒 |
3kV, AC 10秒 |
3kV, AC 10秒 |
3kV, AC 10秒 |
4,6kV, AC 2秒 |
6kV, AC 2秒 |
|
工作温度 |
-25+55℃ |
-25+55℃ |
-25+55℃ |
-25+55℃ |
-25+55℃ |
-25+55℃ |
|
最大过电压 |
1.1xUn |
1.1xUn |
1.1xUn |
1.1xUn |
1.1xUn |
1.1xUn |
|
最大过载In |
2xIn |
4xIn |
2xIn |
4xIn |
1.5xIn |
1.5xIn |
|
最大涌入电流 |
100 In |
200 In |
100 In |
200 In |
300 In |
300 In |
|
保护等级 |
IPO00 |
IPO00 |
IPO30 |
IPO20 |
图1-2: IP00
图3-4: IP20 |
IPO00 |
|
放电阻抗 |
一 |
一 |
内部，3分钟后75V |
|
外部 |
外部，3分钟后75V |
|
标准 |
IEC 60831-1/2 |
IEC 60831-1/2 |
IEC 60831-1/2 |
IEC 60831-1/2 |
IEC 60831-1/2 |
IEC 60831-1/2 |
CF系列
|
产品代码 |
80, 000小时 |
110,000小时 |
Qn (kVAr)230 VAC |
C< (μF) |
In(A) |
DxH(mm.) |
纸箱尺寸 |
工作温度 |
件/纸箱 |
纸箱重量(kg) |
|
ENT.CF-230-5 |
|
● |
5 |
300 |
13 |
75x180 |
190x285x265 |
-40℃+ 70℃ |
6 |
6 |
|
ENT.CF-230-10 |
|
● |
10 |
600 |
26 |
85x280 |
190x285x375 |
-40℃+70℃ |
6 |
12 |
|
ENT.CF-230-15 |
|
● |
15 |
900 |
39 |
96x280 |
330x340x225 |
-40℃+70℃ |
4 |
18 |
CXD 系列 (三相)
400V系统（三角型接线方式）
|
产品代码 |
110, 000小时 |
Qn (kVAr)400VAC |
Qn (kVAr)450VAC |
Qn (kVAr)
525VAC |
C(μF) |
In(A) |
DxH(mm.) |
纸箱尺寸 |
工作温度 |
件/ 纸箱 |
纸箱重量(kg) |
|
ENT.CXD-400-5 |
● |
5 |
|
|
3x33 |
7.2 |
75x165 |
195x390x255 |
-25℃+55℃ |
6 |
5.4 |
|
ENT.CXD-400-7.5 |
● |
8 |
|
|
3x49 |
10.8 |
75x255 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-400-10 |
● |
10 |
|
|
3x66 |
14.4 |
75x255 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-400-12.5 |
● |
13 |
|
|
3x83 |
18 |
85x255 |
185x290x270 |
-25℃+55℃ |
6 |
9.6 |
|
ENT.CXD-400-15 |
● |
15 |
|
|
3x100 |
21.7 |
90x255 |
185x290x270 |
-25℃+55℃ |
6 |
10.8 |
|
ENT.CXD-400-20 |
● |
20 |
|
|
3x133 |
28.9 |
100x255 |
225x340x225 |
-25℃+55℃ |
6 |
13.2 |
|
ENT.CXD-400-25 |
● |
25 |
|
|
3x166 |
36.1 |
116x255 |
330x340x225 |
-25℃+55℃ |
4 |
11.9 |
|
ENT.CXD-400-30 |
● |
30 |
|
|
3x199 |
43.3 |
116x290 |
330x340x225 |
-25℃+55℃ |
4 |
13.4 |
|
ENT.CXD-450-5 |
● |
|
5 |
|
3x26 |
6.4 |
75x165 |
195x390x255 |
-25℃+55℃ |
12 |
5.4 |
|
ENT.CXD-450-7.5 |
● |
|
7.5 |
|
3x39 |
9.6 |
75x255 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-450-10 |
● |
|
10 |
|
3x52 |
12.8 |
75x255 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-450-12.5 |
● |
|
12.5 |
|
3x66 |
16 |
85x255 |
185x290x270 |
-25℃+55℃ |
6 |
9.6 |
|
ENT.CXD-450-15 |
● |
|
15 |
|
3x79 |
19.2 |
90x255 |
185x290x270 |
-25℃+55℃ |
6 |
10.8 |
|
ENT.CXD-450-20 |
● |
|
20 |
|
3x104 |
25.7 |
100x255 |
225x340x270 |
-25℃+55℃ |
6 |
13.2 |
|
ENT.CXD-450-25 |
● |
|
25 |
|
3x131 |
32.1 |
116x255 |
330x340x225 |
-25℃+55℃ |
4 |
11.9 |
|
ENT.CXD-450-30 |
● |
|
30 |
|
3x157 |
38.5 |
116x290 |
330x340x225 |
-25℃+55℃ |
4 |
13.4 |
|
ENT.CXD-450-50 |
● |
|
50 |
|
3x331 |
72.2 |
172x210 |
195x300x255 |
-25℃+55℃ |
1 |
15.2 |
|
ENT.CXD-525-2.5 |
● |
|
|
2.3 |
3x8.5 |
2.6 |
65x165 |
195x390x255 |
-25℃+55℃ |
14 |
5.4 |
|
ENT.CXD-525-5 |
● |
|
|
4.6 |
3x17 |
5.2 |
75x165 |
195x390x255 |
-25℃+55℃ |
12 |
5.4 |
|
ENT.CXD-525-7.5 |
● |
|
|
6.8 |
3x25 |
7.9 |
75x255 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-525-10 |
● |
|
|
10 |
3x38 |
12.1 |
85x255 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-525-12.5 |
● |
|
|
12.5 |
3x48 |
15 |
85x255 |
185x290x270 |
-25℃+55℃ |
6 |
9.6 |
|
ENT.CXD-525-15 |
● |
|
|
15 |
3x58 |
18.2 |
100x255 |
225x340x270 |
-25℃+55℃ |
6 |
10.8 |
|
ENT.CXD-525-20 |
● |
|
|
20 |
3x77 |
24.2 |
116x255 |
330x340x225 |
-25℃+55℃ |
6 |
13.2 |
|
ENT.CXD-525-25 |
● |
|
|
25 |
3x96 |
30.2 |
116x255 |
330x340x225 |
-25℃+55℃ |
4 |
11.9 |
|
ENT.CXD-525-30 |
● |
|
|
30 |
3x115 |
36.3 |
116x290 |
330x340x225 |
-25℃+55℃ |
4 |
13.4 |
660V系统（星型接线方式）
|
产品代码 |
110, 000小时 |
Qn (kVAr) 690VAC |
Qn (kVAr)760VAC |
Qn (kVAr)
830VAC |
C(μF) |
In(A) |
DxH(mm.) |
纸箱尺寸 |
工作温度 |
件/ 纸箱 |
纸箱重量(kg) |
|
ENT.CXD-690-7.5 |
● |
7.5 |
|
|
3x50 |
6.28 |
65x240 |
195x390x255 |
-25℃+55℃ |
6 |
5.4 |
|
ENT.CXD-690-10 |
|
10 |
|
|
3x67 |
8.37 |
76x240 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-690-12 |
● |
12 |
|
|
3x80 |
10.04 |
86x240 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-690-14 |
● |
14 |
|
|
3x93 |
11. 71 |
86x240 |
185x290x270 |
-25℃+55℃ |
6 |
9.6 |
|
ENT.CXD-690-15 |
● |
15 |
|
|
3x100 |
12.55 |
96x240 |
185x290x270 |
-25℃+55℃ |
6 |
10.8 |
|
ENT.CXD-690-16 |
● |
16 |
|
|
3x106 |
13.39 |
96x240 |
225x340x225 |
-25℃+55℃ |
6 |
13.2 |
|
ENT.CXD-690-18 |
● |
18 |
|
|
3x120 |
15.06 |
96x240 |
330x340x225 |
-25℃+55℃ |
4 |
11.9 |
|
ENT.CXD-690-20 |
● |
20 |
|
|
3x133 |
16.74 |
106x240 |
330x340x225 |
-25℃+55℃ |
4 |
13.4 |
|
ENT.CXD-690-25 |
● |
25 |
|
|
3x167 |
20.92
5.4 |
106x280 |
195x390x255 |
-25℃+55℃ |
4 |
5.4 |
|
ENT.CXD-690-30 |
● |
30 |
|
|
3x200 |
25.10 |
116x280 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-760-7.5 |
● |
|
7.5 |
|
3x41 |
5.7 |
65x240 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-760-10 |
● |
|
10 |
|
3x55 |
7.6 |
76x240 |
185x290x270 |
-25℃+55℃ |
6 |
9.6 |
|
ENT.CXD-760-12.5 |
● |
|
12.5 |
|
3x68 |
9.5 |
86x240 |
185x290x270 |
-25℃+55℃ |
6 |
10.8 |
|
ENT.CXD-760-15 |
● |
|
15 |
|
3x82 |
11.4 |
86x240 |
225x340x270 |
-25℃+55℃ |
6 |
13.2 |
|
ENT.CXD-760-20 |
● |
|
20 |
|
3x110 |
15.2 |
106x240 |
330x340x225 |
-25℃+55℃ |
4 |
11.9 |
|
ENT.CXD-760-25 |
● |
|
25 |
|
3x137 |
19 |
116x240 |
330x340x225 |
-25℃+55℃ |
4 |
13.4 |
|
ENT.CXD-760-30 |
● |
|
30 |
|
3x165 |
22.8 |
116x280 |
195x300x255 |
-25℃+55℃ |
1 |
15.2 |
|
ENT.CXD-830-7.5 |
● |
|
|
7.5 |
3x34 |
5.2 |
65x240 |
195x390x255 |
-25℃+55℃ |
14 |
5.4 |
|
ENT.CXD-830-10 |
● |
|
|
10 |
3x46 |
7.0 |
76x240 |
195x390x255 |
-25℃+55℃ |
12 |
5.4 |
|
ENT.CXD-830-12.5 |
● |
|
|
12.5 |
3x57 |
8.7 |
76x240 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-830-15 |
● |
|
|
15 |
3x69 |
10.4 |
86x240 |
185x290x270 |
-25℃+55℃ |
6 |
7.9 |
|
ENT.CXD-830-20 |
● |
|
|
20 |
3x92 |
13.9 |
96x240 |
185x290x270 |
-25℃+55℃ |
6 |
9.6 |
|
ENT.CXD-830-25 |
● |
|
|
25 |
3x115 |
17.4 |
106x240 |
225x340x270 |
-25℃+55℃ |
6 |
10.8 |
|
ENT.CXD-830-30 |
● |
|
|
30 |
3x138 |
20.9 |
116x240 |
330x340x225 |
-25℃+55℃ |
6 |
13.2 | |
|
|
|
| |
|
|
|
