无功补偿投切开关
电容器配套专用接触器
MC 系列
概述
MC 接触器是专门为投切电容所设计，设有超前闭合触点，首先辅助接触点引导电流通过串联的超前闭合触点，确保投入电流保持在可接受范围之内，此阶段用时 2-10ms。然后主接触闭合触点将电容器完全连接到电路，辅助接触自动断开（2.5、5kVAr型号的过电流强度通过特殊强化接触头材料来确保）。

●辅助接触块
●三相连接
●可能连接电容器多达60kvar,
●线圈电压: 220-230VAC 50/60 Hz
●符合IEC一497标准
●电气寿命长
●UL认证(12、16、20和25kvar型号)

优点
●接触器使用寿命长
●接触器故障(补偿故障)带来的无功故障减少
●电容器故障减少
●避免电压波动，改善电能质量
●意外故障情况和补偿系统维护间隔减少，
●设施生产损失减少。

MC 系列

产品型号	最大操作功率（kvar）			额定电流（A）	电容器单元型号
产品型号	220~240V	400~450V	500~550V	额定电流（A）	电容器单元型号
MC-9b	5kvar 13A	9.7kvar 14A	14kvar 16A	21.6A	AC-9
MC-12b	6.7kvar 18A	12.5kvar 18A	18kvar 21A	28.4A	AC-9
MC-18b	8.5kvar 22A	16.7kvar 24A	24kvar 30A	37.8A	AC-9
MC-25b	10kvar 26A	18kvar 26A	26kvar 30A	40.5A	AC-9
MC-32a	15kvar 39A	25kvar 36A	36kvar 42A	56.1A	AC-9
MC-40a	20kvar 52A	33.3kvar 48A	48kvar 55A	74.8A	AC-9
MC-50a	20kvar 52A	40kvar 58A	58kvar 67A	90.4A	AC-50
MC-65a	25kvar 66A	45.7kvar 66A	66kvar 76A	102.9A	AC-50
MC-75a	29.7kvar 78A	54kvar 78A	78kvar 90A	121.6A	AC-50
MC-85a	35kvar 92A	60kvar 87A	92kvar 106A	143.4A	AC-50
MC-100a	37kvar 97A	62kvar 89A	94kvar 109A	146.5A	AC-50
备注：当开关合闸上电前必须先进行放电（端子最大剩余电压小于等于50V），防止短路，gG型熔断器电流须1.5~2倍于额定电流

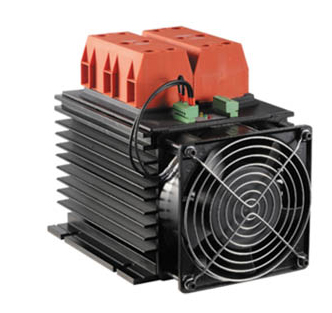

晶闸管开关
SC-225 / SC-325 / SC-250 / SC-350

概述
SC系列动态投切接触器用于具有快速变化负载的系统。使用SC系列动态接触器后，用于为系统提供电容功率的电容器开关时间不到20 ms(1个周期)，从而为快速切换负载带来更有效的补偿，如平头焊机、起重机和电弧炉。

●响应时间不到20ms
●电抗器热输入
●热保护
●警告LED
●使用寿命长
●轻松安装
●工作安静
●用RS-485和DC电压触发
●电容器电压高于Vmax时触发特性。散热器设计允许在更高负载和更高温度下持续工作
●FFT确保在高谐波环境下具有高可靠性

技术特性
●工作电压480/690V
●最大功率25/50 KVAr
●频率45/60 Hz
●触发5-30VDC
●工作温度-10 C°, + 55 C°
●存放温度-10 C°, + 75C°
●湿度95%
●外壳保护等级IP-00
●标准EN 60947-1
●尺寸: 275.7mm x 140mmX 212.1mm

	25 KVA	50 KVA
2个Tristor组成三角形(400V)	SC-225	SC-250
3个Tristor组成星形(690V)	SC-325	SC-350
建议这些产品用于ENT.SPD系列过载保护装置。
