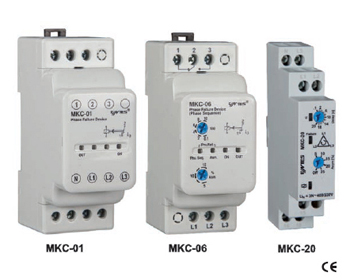

相位故障继电器
MKS - MKC系列
概述
3相电机因相位故障导致过热和损坏是工业工厂面对的常见故障之一。电机保护中的重要元件“热磁继电器” 由于采用机电结构和使用高电流设置范围而速度过慢，无法确保故障跳闸。MKS-MKC系列继电器的设计消除了这些负面影响。
●环境工作温度: -5/ +50°C
●非易燃外壳
●轨道安装或面板安装
●保护等级: IP20 ●EC 60255-3, EC 60255-6, EC 60870-5, EC 60529 |
| |
|
产品选择表 |
|
|
相位故障继电器 |
相序故障 |
PTC保护 |
固定不平衡 |
可调不平衡 |
无零线 |
断开延时 |
关断延迟 |
1 C/O触点 |
1 N/O触点 |
DIN1轨道安装 |
DIN2轨道安装 |
件/箱 |
|
产品代码 |
|
MKC-01 |
相位故障继电器 |
|
● |
|
|
● |
|
|
|
|
● |
|
|
● |
10 |
|
MKS-01 |
相位故障继电器 |
|
● |
|
|
● |
|
|
|
|
|
● |
● |
|
10 |
|
MKC-03 |
相位故障继电器 |
|
● |
● |
|
● |
|
|
|
|
● |
|
|
● |
10 |
|
MKS-03 |
相位故障继电器 |
|
● |
● |
● |
● |
|
|
|
|
|
● |
● |
|
10 |
|
PMKC-04 |
相位故障继电器 |
|
● |
● |
|
● |
|
● |
|
|
● |
|
|
● |
10 |
|
MKC-05 |
相位故障继电器 |
|
● |
● |
|
|
○ |
|
● |
● |
● |
|
|
● |
10 |
|
MKC-05P |
相位故障继电器 |
（带PTC3） |
● |
● |
● |
|
○ |
|
● |
● |
● |
|
|
● |
10 |
|
MKC-06 |
相位故障继电器 |
|
● |
● |
|
|
○ |
● |
● |
● |
● |
|
|
● |
10 |
|
MKC-06P |
相位故障继电器 |
（带PTC3） |
● |
● |
● |
|
○ |
● |
● |
● |
● |
|
● |
● |
10 |
|
PTC-3 |
三热敏电阻组 |
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
|
MKC-20 |
相位故障继电器 |
|
● |
● |
|
|
○ |
|
|
● |
● |
|
|
|
10 |
|
○ 可关闭 |
保护特性
1.相位故障
当监测的3相电压有效时，输出继电器为ON (即启动)，如果3个继电器中任何一个故障，输出设备立刻关闭。
2.相序
相序正确时(L1, L2, L3顺时针方向)，输出继电器为ON (即启动),如果因任何原因改变相序，输出继电器立刻关闭。
3. PTC保护
如果电机中的线圈温度超过Tc, PTC温度极限(请参见下面的PTC-3) ,输出继电器立刻关闭。
4.固定电压不平衡
相电压不平衡大于固定值时(20% 或40%)，输出继电器在0,2秒内关闭。
5.可调电压不平衡
相间电压不平衡小于用户调整值时，输出继电器启动(ON)。
如果不平衡值超过用户设置的极限值(5%- 15%),输出继电器在用户设置的延迟时间(0,1 ... 10s)结束时关闭。
如果延迟时间内故障消失，输出继电器不关闭，电机继续正常工作。除了这些特性，MKC-05P继电器还在R相电压超过178 V AC时开启。:其相序和不平衡LED同时闪烁。
|
MKS-01 |
MKS-03 |
MKC-01 |
MKC-03 |
MKC-04 |
MKC-05 |
MKC-05P |
MKC-06 |
MKC-06P |
MKC-20 |
|
外壳 |
|
尺寸 |
PK22 |
PK25- PK280 |
PK22 |
|
重量 |
0,1kg/24件/纸箱 |
0,3kg/10件/纸箱 |
0,1kg/10件/纸箱 |
|
测量 |
|
电压不平衡 |
20%固定 |
40% 固定 |
20%固定 |
40%固定 |
5%-15%可调 |
5%-25%可调 |
|
电源 |
|
工作电压 |
230VAC |
400VAC |
230VAC |
220VAC |
400VAC |
380VAC |
230VAC |
|
工作频率 |
50/60 Hz |
|
工作范围 |
±20%Un |
±10%Un |
±30%Un |
±10%Un |
±30%Un |
±10%Un |
±30%Un |
|
输出 |
|
输出触点 |
1NO,8A,2000VA |
1CO,8A,2000VA |
1CO 5A,1250VA |
|
延迟时间 |
0,2 sec.固定 |
0,1-10 sec可调 |
0,1-20 sec.可调 |
|
环境条件 |
|
|
环境温度;湿度 |
5/+55℃;90% |
|
过电压类别 |
III |
|
连接 |
|
安装 |
轨道安装 |
|
连接类型 |
3相+零线 |
3相 |
3相+零线 |
3相 |
3相位+零线 | |
|
|
|
| |
|
|
|
